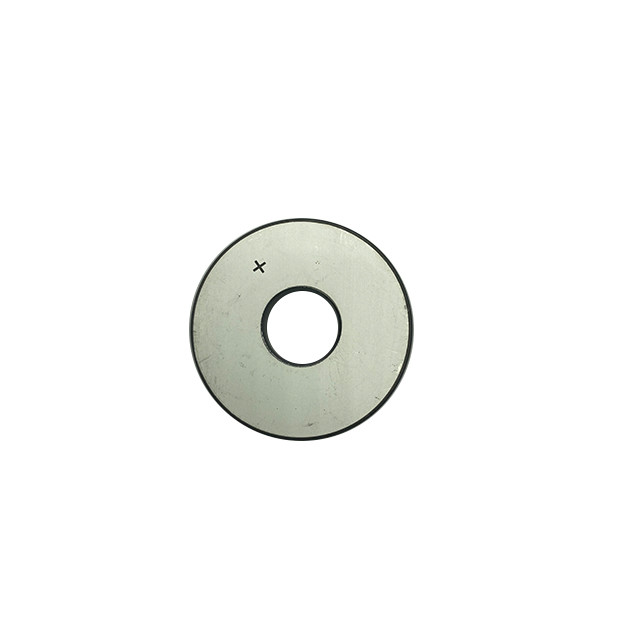

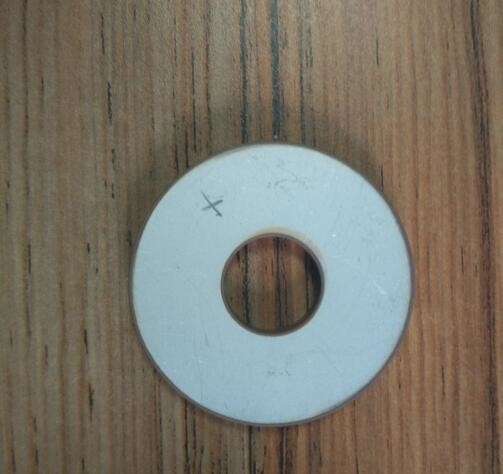

공장 공급 다양한 모양 진동 압전 세라믹 재료 피에조 디스크 피에조 세라믹 링
PZT-8
상술 :
|
차원 (밀리미터) |
능력 C(pF) |
약한 필드 산재 Tgδ(12v) |
강한 필드 산재 Tgδ(400v) |
방사형 주파수 FR(KHz) |
공명 임피던스 Zm() |
두꺼운 주파수 FT(KHz) |
결합 기준 Kr(%) |
품질 계수 Qm |
| Φ30/Φ10*5 | 1150±10% | ≤0.5% | ≤1.0% | 58.4±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ32/Φ10*5 | 1320±10% | ≤0.5% | ≤1.0% | 56.1±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ35/Φ15*5 | 1430±10% | ≤0.5% | ≤1.0% | 45.5±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ38/Φ15*5 | 1750±10% | ≤0.5% | ≤1.0% | 43.4±5% | ≤15 | 410 | ≥46 | ≥800 |
| Φ40/Φ15*5 | 1970±10% | ≤0.5% | ≤1.0% | 42.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ42/Φ15*5 | 2200±10% | ≤0.5% | ≤1.0% | 40±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ42/Φ17*5 | 2110±10% | ≤0.5% | ≤1.0% | 38.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ45/Φ15*5 | 2580±10% | ≤0.5% | ≤1.0% | 38.1±5% | ≤15 | 410 | ≥46 | ≥800 |
| Φ50/Φ17*5 | 3160±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ50/Φ17*6 | 2430±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 315 | ≥45 | ≥800 |
| Φ50*3 | 5800±10% | ≤0.5% | ≤1.0% | 46±5% | ≤10 | 681 | ≥50 | ≥800 |
PZT-44를 위한 정상 주파수의 피에조 세라믹 성능의 목록
|
차원 (밀리미터) |
능력 C(pF) |
약한 필드 산재 Tgδ (12v) |
방사형 주파수 Fr (KHz) |
공명 임피던스 즈텀 (Ω) |
결합 기준 크피 (%) |
| Φ8xΦ3x2 | 250±15% | ≤0.5% | 198±5% | ≤30 | ≥40 |
| Φ10xΦ5x2 | 300±15% | ≤0.5% | 146±5% | ≤30 | ≥40 |
| Φ15xΦ8x4 | 360±15% | ≤0.5% | 95.5±5% | ≤35 | ≥39 |
| Φ25xΦ10x4 | 1250±15% | ≤0.5% | 62.8±5% | ≤20 | ≥39 |
| Φ30xΦ10x5 | 1440±15% | ≤0.5% | 57.5±5% | ≤20 | ≥40 |
| Φ32xΦ15x5 | 1480±15% | ≤0.5% | 46.8±5% | ≤20 | ≥40 |
| Φ35xΦ15x5 | 1750±15% | ≤0.5% | 43.8±5% | ≤20 | ≥39 |
| Φ38xΦ15x5 | 2250±15% | ≤0.5% | 41.5±5% | ≤15 | ≥39 |
| Φ40xΦ15x5 | 2500±15% | ≤0.5% | 40.0±5% | ≤15 | ≥39 |
| Φ45xΦ15x5 | 3300±15% | ≤0.5% | 36.5±5% | ≤12 | ≥40 |
| Φ50xΦ17x5 | 4050±15% | ≤0.5% | 32.8±5% | ≤12 | ≥40 |
| Φ50x3 | 7500±15% | ≤0.5% | 44.0±5% | ≤10 | ≥56 |
압전 세라믹스는 기계적 에너지와 전기 에너지 압전기 효과를 전환할 수 있는 일종의 정보 가공성 세라믹 물질입니다. 압전기 뿐 아니라 압전 세라믹스는 또한 유전 특성, 탄력성, 등등을 가지고 있고, 넓게 의료 영상, 음향센서, 음향 변환기, 초음파 모터, 기타 등등에서 사용되었습니다. 압전 세라믹스는 물질 즉, 압전 효과의 양쪽 끝 위의 반대 부호와 구속 전하의 발생을 이르게 하는 편광의 결과를 초래한 기구적 응력의 작용에서 물질 안에서 정부 전하 에너지 준위의 상대 변위를 야기시키기 위한 그들의 물질을 이용하여 만들어집니다. 그것은 감성 특성을 가집니다. 도자기류는 주로 첨단 기술 분야에서 사용되는 것뿐만 아니라, 초음파 트랜스듀서와 수중 음향 트랜스, 전기 음향 변환기, 세라믹 필터, 요업 트랜스, 요업 판별기, 고전압 발생기, 적외선 검출기, 탄성 표면파 디바이스, 전기 광학 장치와 압전 자이로 장치를 제조하는데 사용됩니다, 그것이 더 일상 생활과 일의 사람들을 사람들을 위해 더 나은 삶을 창조하기 어렵다고 대접할 것입니다.
전자 산업에서 전기적이고 자성을 사용할 수 있는 전자 세라믹스 도자기류는 전자 세라믹스로 불립니다. 전자 세라믹스는 마침내 표면, 결정입계와 차원적인 구조의 정밀 제어를 통해 새로운 기능과 도자기류를 얻습니다. 그것은 넓게 에너지, 가전 제품, 자동차, 기타 등등에서 사용될 수 있습니다.
전자적 요업 재료의 개발은 밀접하게 물리 화학, 응용 물리학의 개발과 관련되고 물리 화학과 고체 물리학, 광학, 전기, 음향학과 무선전자를 규산염화합니다. 중국에서, 전자 세라믹스는 또한 따라서 위대한 진전이 되었습니다.
전자 세라믹스는 그들의 기능에 따라 5가지 범주로 분할될 수 있습니다 그리고 사용하세요 : 도자기류, 콘덴샤 자기, 강유전성 세라믹스, 반도체 도자기류와 이온 도자기류를 격리하기.
특별한 민감한 요업 자동차 감지기의 애플리케이션
자동차를 위한 전자적 세라믹 센서는 자동차 (고온, 저온의 가옥한 환경에서 오랜 시간에 적합하, 진동, 가속, 습도, 소리, 배기 가스라는 것 요구되)과, 소형 경량과 좋은 재사용성과 넓은 출력 범위의 특성을 가져야 합니다. 요업 열 저항력, 부식 저항성, 내마모성과 그것의 잠재적 우수한 전자기이고 광학적 기능은 제조 기술의 향상으로 최근 몇 년 내에 완전히 이용되었습니다. 민감한 요업 재료로 만들어진 센서는 완전히 위에서 말한 요구조건을 충족시킬 수 있습니다.
자동 분무 기술에서 요업 재료의 적용
최근 몇 년 동안, 우주 공간 기술은 넓게 세라믹스 막 용사 기술력에서 사용되었고, 자동차에 적용되기 시작했습니다. 이 기술의 이익은 좋은 열 효과이고 고온과 압력과 발달한 기술과 안정적 품질에 견딜 수 있습니다. 낮은 열 산재의 목적을 이루기 위해, 세라믹 용사는 실린더 라이너에 산화 지르코늄 스프레이 의 위에 피스톤과 산화 지르코늄 스프레이와 같은 엔진 연소 챔버 부품에 적용될 수 있습니다. 이 처리 뒤에, 엔진은 열손을 줄이고, 엔진 자체의 품질을 감소시키고, 엔진의 사이즈를 줄이고 연료 소비를 줄일 수 있습니다.
전자 산업에서 전기적이고 자성을 사용할 수 있는 도자기류는 전자 세라믹스로 불립니다. 전자 세라믹스는 마침내 표면, 결정입계와 차원적인 구조의 정밀 제어를 통해 새로운 기능과 도자기류를 얻습니다. 그것은 넓게 에너지, 가전 제품, 자동차, 기타 등등에서 사용될 수 있습니다.
전자 세라믹스, 절연체에서 전자적 세라믹 기판제는 가장 중요한 자리를 차지합니다. 특히, 발전적인 집적 회로를 위한 절연 기판 또는 패키징 재료를 위해, 마이크로미터 이하의 치수 정확도와 고청정도 밀집하는 알루미나 소결체는 사용될 수 있습니다. 고청정도 밀집하는 알루미나는 금속 물질군이 가지고 있지 않은 절연성과 폴리머 재료가 전혀 그렇지 않는 열전도율을 가집니다.
알루미나 세라믹 자동차 완충 장치의 애플리케이션
고급 자동차 진동 감쇠 장치는 성공적으로 민감한 도자기류의 긍정적 압전 효과와 알루미나 자기의 반대 압전 효과의 순수 전자효과 포괄적으로을 이용하여 지적 완충 장치를 개발했습니다. 고감도 세라믹 부품의 사용에 기인하게, 완충 장치의 이런 유형은 도로 표면을 확인하는 기능을 가지고 있고, 자체 조정을 할 수 있으며, 그것이 거친 로드 표면으로 인해 자동차의 진동을 최소화할 수 있습니다.
