초음파 Labortory 또는 공장에서 사용되는 초음파 임피던스 해석기 기계
임피던스 해석기는 다음을 포함하는 초음파 장치 임피던스 측정의 각종 유형을 위한 목표에 주로 적용 가능합니다: 압전 세라믹스, 변형기, 초음파 청소 기계, 초음파 플라스틱 용접공, 청각, 자석 확장 물자, 초음파 분쇠기, 초음파 분무화, 초음파 청소, 초음파 배열의 초음파 우유, 초음파 청소, 초음파 모터, 등 모든 초음파 장비의 사용.
임피던스 해석기는 이 특징입니다: , 정확한 모수, 저가, 아주 강한 지도의 생산 사용하기 편하고, 지시자 그리고 도표 조합.

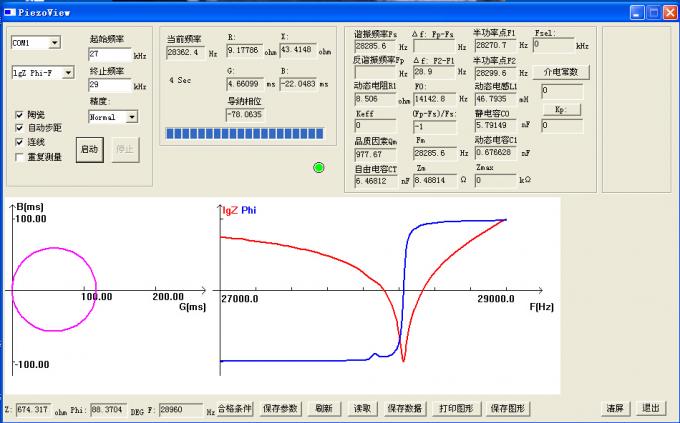

압전 장치의 임피던스 측정은 장치의 정확한 사용을 위한 전제조건입니다. 임피던스 해석기에 의하여 압전 장치를 위해, 주요 모수를, 공명 주파수 FS, 반대로 공명 주파수 FP, F1와 F2의 절반 Power Point, 최대 입장 Gmax, 정전기 용량 C0, 동적인 반응기 R1, 동적인 용량 C1, 동적인 유도자 L1, 자유로운 용량 CT, 자유로운 절연성 불변의 것, 기계적인 질 요인 QM, 기계 전기 연결 계수 keff, KP, K31, k33를 포함하여 얻고을, 압력 전기 장치 5 특성 곡선 (입장 독특한 도표, 독특한 임피던스, 입장 극지 본 및 임피던스 극지 도표, 대수 작의)를 당길 수 있습니다.
|
타자를 치십시오 |
C220 |
C320 |
|
주파수 영역 |
1KHZ-500Khz |
1Khz-1Mhz |
|
측정 색인 |
모든 모수, 도표 |
|
|
측정 정확도 |
<> |
<> |
|
측정 속도 |
10 초/조각 (동등물 600의 검사 점에) |
5 초/조각 (동등물 600의 검사 점에) |
|
빈도 정확도 |
±15ppm |
±5ppm |
|
단계 해결책 |
0.15 도 |
0.15 도 |
|
환경 온도 |
10-40 cº |
10-40 cº |
|
임피던스 범위 |
1Ω~1MΩ |
1Ω~1MΩ |
|
빈도 단계 |
0.1Hz~any |
0.1Hz~any |
|
신청 |
초음파 장비 테스트, 초음파 청소, 초음파 용접, 초음파 의학 |
검사 생산 라인의 압전 세라믹 아래 1MHz |
주파수 영역: 1KHZ-1MHz
Min.Frequency 단계: 0.1HZ
측정 정확도: <>
측정 속도: (600의 검사 점과 동등한) 조각 당 5 초
빈도 정확도: ±5ppm
단계 정확도: 0.15 도
환경 온도: 10-40 cº
임피던스 범위: 1Ω~1MΩ
빈도 단계: 1MHZ 보다는 더 적은
공명 빈도: Fs
절반 힘 빈도: F1와 F2
Fs에 최대 진짜 입장: Gmax
동적인 저항: R1
반대로 공명 빈도: Fp
기계적인 질 요인: Qm
자유로운 용량: CT
동적인 유도자: L1
동적인 용량: C1
정체되는 용량: CO
전기 기계 연결 계수: Keff와 Kp
Fp에 최대 진짜 임피던스: Zmax
